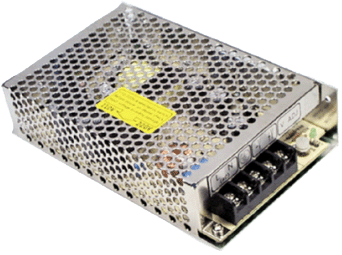

电 源

S-50-12

一、环境条件
1、工作温度：-20℃～+55℃
2、贮存温度：-40℃～+80℃
3、相对湿度：5%～95%
4、海拔高度：≤3000m
5、大气压力：70～106KPa
6、散热方式：自然传导散热
二、输入特性
1、输入额定电压值：220Vac
2、输入电压范围：165Vac～285Vac
三、输出电气特性
1、输出额定直流电压：+13.8Vdc
2、输出电流范围：+13.8Vdc / 0A～6A
3、稳压： ≤±2%
4、负载调整率：≤±2%
5、源调整率： ≤±1%
6、输出纹波：+13.8Vdc / ≤100ｍV
备注：纹波测量必须在额定输入电压和负载内进行，且测试时需在输出端加并0.1UF瓷片电容和10UF电解电容各一个，示波器带宽为20MHｚ采用EIAJ标准进行测量。
四、其他输出特性

项目	单位	值	典型值	值	测试条件
输出功率	W	-	-	82.8
输出效率	％	80		-	48Vdc/满载输出
温度系数	/℃			±0.02％

五、保护功能

项目	单位	值	典型值	值	备注	测试条件
+13.8Vdc输出限流保护	A	7		8	自动恢复
短路保护	A				自动保护， 自动恢复

六、安规及耐压等级

项    目	等   级	标  准（或测试条件）
绝缘电压（输出对地）	500Vdc	500Vdc /1分钟 /漏电流≤10mA
绝缘电压（输入对地）	1500Vac	1500Vac /1分钟 /漏电流≤10mA
绝缘电压（输入对输出）	1500Vac	1500Vac /1分钟 /漏电流≤10mA
绝缘电阻	10MΩ	在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ

备注：测试时去掉放电管
