无线远程开关量/模拟量/遥控器

一．产品概述
    开关量输入输出模块是一款可以进行数字开关量采集以及数字开关量控制的模块。其通过RS232接口与无线数传电台进行连接，通讯协议为Modbus协议。开关量输入输出模块可以采集两路数字开关量状态，同时可以输出两路干接点；并将其通过无线数传电台远距离传输，进行远程控制。
二．产品特点
 与无线数传电台通过RS232方式连接。
 通讯协议采用Modbus协议。
 波特率9600/19200bps
 宽电源电压输入（DC9 ~ 36V）。
三．接线端子说明
    DC12+、DC12-：外接直流电源的正、负端；电源电压DC9V~ 36V。
    RXD、TXD、GND：接数传电台RS232接口。
    I0、I1、I2、I3、I4~GND：开关量输入接口。
    OUT1、COM1：开关量1输出接口。
    OUT2、COM2：开关量2输出接口。
四．功能说明
    主端I0 ~ GND接通：从端OUT1、COM1干接点接通且LED1指示灯点亮。
    主端I0 ~ GND断开：从端OUT1、COM1干接点断开且LED1指示灯熄灭。
    主端I1 ~ GND接通：从端OUT2、COM2干接点接通且LED2指示灯点亮。
    主端I1 ~ GND断开：从端OUT2、COM2干接点断开且LED2指示灯熄灭。
    以上功能可用于远程控制。
    从端I0 ~ GND接通：主端OUT1、COM1干接点接通且LED1指示灯点亮。
    从端I0 ~ GND断开：主端OUT1、COM1干接点断开且LED1指示灯熄灭。
    从端I1 ~ GND接通：主端OUT2、COM2干接点接通且LED2指示灯点亮。
    从端I1 ~ GND断开：主端OUT2、COM2干接点断开且LED2指示灯熄灭。
    以上功能可用于对远程设备状态进行监测。
    继电器干接点可接驱动设备或报警指示等。
    干接点容量：0.5A  125VAC；
    0.2A  110VDC；
    1A  24VDC；

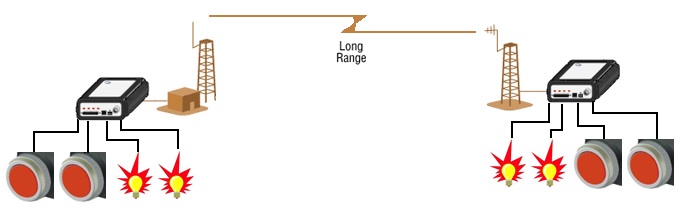

五．应用图示

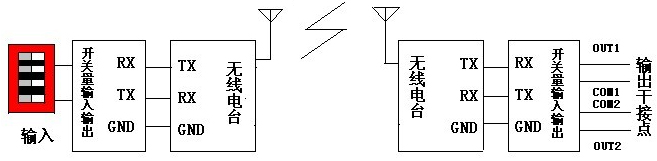

四路开关量输入输出

无线I/O模块

一、产品简介

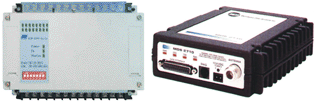

    I/O-4000系列工业无线I/O模块是有着采集、报警、无线通讯、设定、控制等功能的工业无线输入输出模块。该系列模块外形简洁美观、功能全面；包括通讯系列模块、采集系列模块、控制系列模块、多通道系列模块、多功能系列模块、专用采集系列模块、专用采集存储系列模块。通讯方式可根据需要灵活选择RS-232或 RS-485/422接口到无线数传电台。关键器件均选用高器件，保证了模块的高和良好的线性。在电源、通讯以及输入部分均做了完备的保护措施，使得模块在应用中更加安全、稳定、可靠。该模块结构合理，便于现场安装和调试。适用于传感器信号的采集以及与上位机之间的数据传输，可满足构建不同行业的监控系统的需求。
    无线数传电台可以根据不同性能指标和现场环境要求选用SCADA系列数字数传电台或DATA系列简易数传电台。

二、主要技术指标

I/O部分：有效分辨率：16位
·输入类型：直流电流(4～20mA)
·触点/5V电平量
·模拟量输入输出通道数量：8路
·开关量输入输出通道数量：4路
·隔离电压：3000VDC
·数据和报警刷新周期：＜0.5秒
·开关量有效距离：500m
·人机界面：3LED指示灯指示工作状态
·精 度：±0.5‰
·直流供电范围：12～36VDC ·功 耗：<0.6W
·工作环境：-10℃～+60℃； 5～95％RH
·存储温度：-20℃～+70℃
·通讯方式：RS-485/232

无线部分：
·有效通讯距离：0.1～几十公里
·空中传输速率：9600/19200bps
· 电台工作频率：150/230/400/800MHz
·射频输出功率：0.1～25W
·接收灵敏度：-115dBm@10E-6BER
·电台工作温度：-40～+70℃
详见：SCADA系列数字数传电台或DATA系列简易数传电台
