产品介绍

实现RS232与有线以太网双向透明传输

小体积RS232转以太网串口服务器

网络转串口模块USR-TCP232-2是用来将TCP网络数据包或UDP数据包与RS232接口数据实现透明传输的设备，模块体积小巧，功耗低，搭载ARM处理器，速度快，稳定性高。

这是一款多功能型嵌入式以太网串口数据转换模块, 它内部集成了 TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。

模块集成 10/100M 自适应以太网接口, 串口通信波特率高达 230.4Kbps, 具有TCP Server, TCP Client, UDP工作模式, 通过软件轻松配置。

1路RS232串口小体积低成本ARM处理器速度快稳定性高

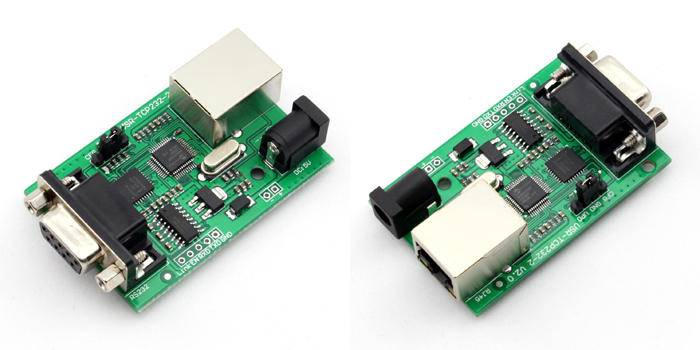

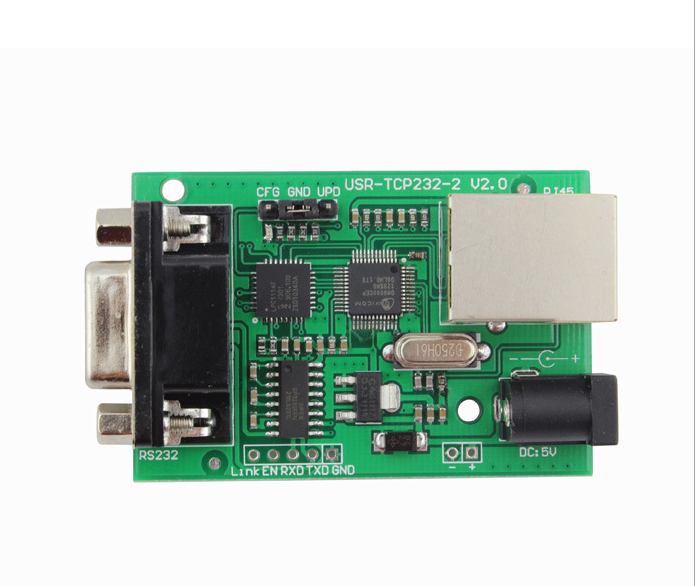

产品图片

产品特点

功能特点

• 工作端口，目标IP地址和端口均可设定;

• TCPServer模式下支持4个客户端同时连接;

• 工具软件:模块配置软件、TCP/UDP测试工具、串口调试软件;

• 配置方式:串口和网络均支持;

产品应用

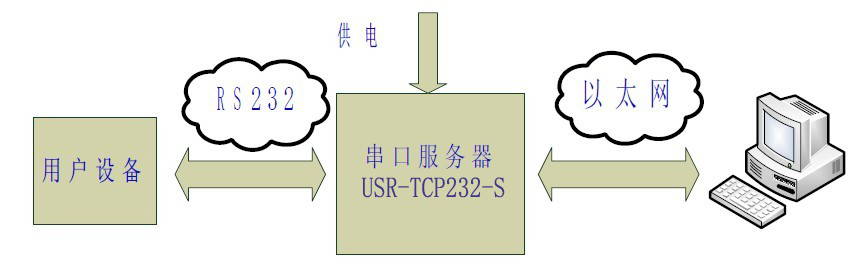

利用USR-TCP232-2实现RS232与以太网通讯的透明传输。

系统信息

• 处理器

• ARM

• Flash

• 32K字节

以太网

• 端口数

• 1

• 接口标准

• 8针RJ45

• 速率

• 10/100 Mbps，MDI/MDIX交叉直连自动切换

• 保护

• 2KV电磁隔离

• 网络协议

• IP，TCP，UDP，ARP，ICMP

• 缓存

• 发送：2K字节，接收：1K字节

串口

• 端口数

• 1

• 接口标准

• RS-232：DB9孔式

• 数据位

• 5，6，7，8

• 停止位

• 1，1.5，2

• 校验位

• None，Even，Odd，Space，Mark

• 波特率

• RS-232：110 bps ~ 921.6 Kbps

• 流控

• 无

• 缓存

• 接收：800字节

软件

• 虚拟串口（USR-VCOM）

• Windows 2000或更高（32位/64位）

• 配置方式

• 上位机设置软件，串口指令

基本参数

• 尺寸

• 60 x 40 x 23（mm）

• 工作温度

• -25 ~ 75°C

• 保存环境

• -40 ~ 85°C，5 ~ 95% RH（无凝露）

• 输入电压

• DC 5 ~ 9 V

• 工作电流

• 200mA（MAX）@ 5V

• 功耗

• <1W

更多

• 安规

• CE，FCC
