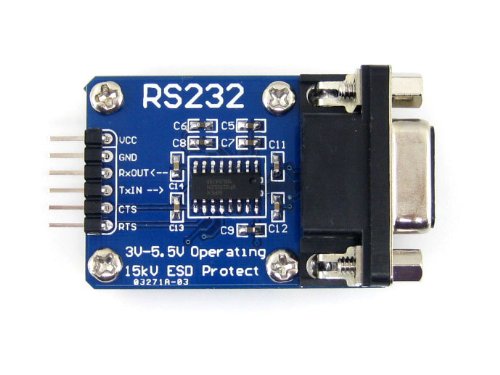

  点击查看大图
|
|
||||||||||||||||
| 产品名称： | 单片机/ARM开发板外围模块 接口模块 RS232收发模块 开发板外围器件 | 产品型号： | Board_RS232 |
| 产品类别： | RS232收发模块- | 产品规格： | 3V-5.5V电压 |
| 产品品牌： | WaveShare | 生产厂家： | |
| 产品说明： |
尺寸: RS232收发模块3V-5.5V电压 功能简介： RS232发送接收器 特点： 3V-5.5V供电，带ESD保护，支持流控制 典型应用： 串口电平转换 主要资源： SP3232，DB9接口母头，UART接口 资料包括（默认不提供，请留言索要）： 电路原理图 相关PDF资料 使用说明：（这里，以接入MCU为例，说明各PIN如何连接） VCC：接3V-5.5V GND：接GND RxOUT：接MCU.RX （ 信号流向：MCU.RX << SP3232 << PC.TX ） TxIN ：接MCU.TX （ 信号流向：MCU.TX >> SP3232 >> PC.RX ） CTS ：接MCU.CTS （ 信号流向：MCU.CTS << SP3232 << PC.RTS ） RTS ：接MCU.RTS （ 信号流向：MCU.RTS >> SP3232 >> PC.CTS ） |
||
