全双工中转基地台

主要性能
◆ 提供全双工通讯
◆ 可用作中转台或基地台
◆ 带外接数据输入输出
◆ 内置后备电池交流电源模块
产品概述

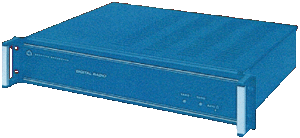

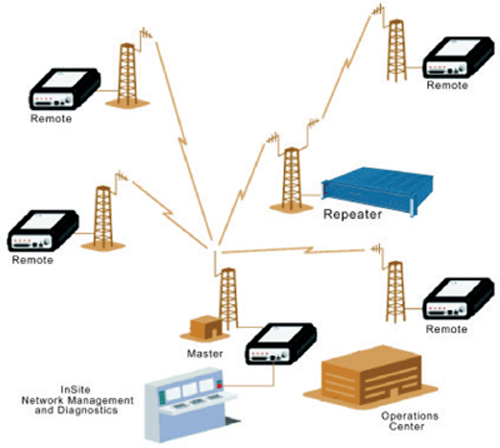

    P70全双工中转基地台为地形复杂或覆盖区域较广的应用提供中继通讯。
    P70中转基地台包括收发双电台、双工器、电源、25瓦连续工作功率放大器（选配）和19英寸标准机箱及连接附件。

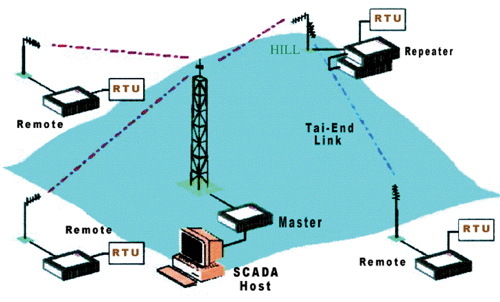

    P70电台提供标准232数据输入输出接口，可接上位机或PLC/RTU作为全双工基站电台使用。
应用领域
◆ 石油天然气生产，管线监控
◆ 煤气配送，热网监控
◆ 水源井、自来水及废水处理监控系统
◆ 电力调度，配网自动化，负荷控制
◆ GPS定位系统，移动数据传输
◆ 地震、气象、环保及城市灯光控制
◆ 铁路、交通、安防数据传输控制系统
◆ 冶金、化工及工业自动化过程控制
◆ 金融、彩票销售系统

物   理
机    箱 steel (rack mountable 3u)
尺    寸 48.3×13.4×35.6cm
       (19.0×5.25×14.0")
重    量 5.74kg(12.65lbs) without transceivers
         1kg(2.2lbs) additional for each DSP transceiver

环   境
温度范围 with DC input -40 to +70℃
        with AC input 0 to +70℃
湿    度 95% at 40℃(104℉),Non-condensing

总   体
频率范围 Dependent on DSP transceiver
         utilized (ordering info Connector)
数据接口 Single DS-25 Female Connector
         Supports:TXD,RXD,CTS,DCD,RUS,
         AUX POWER,DSR,Remote switch-over and GND
告警输出 Terminals-dry contacts for AC fail or transceiver switch-over

供   电
标    准 115/230 VAC with battery backup
选    配 12VCD(10.5-15 OPERATING Range)
         24VCD(18-36 OPERATING Range)
         48VCD(36-72 OPERATING Range)

电台选用
XCVR Complement 2xx10 transceiver mounted in the chassis

可用电台
2720   Supplied with 2710 transceiver/Transceivers(200MHz Licensed)
4770   Supplied with 4710 transceiver/Transceivers(400MHz Licensed)
9770   Supplied with 9710 transceiver/Transceivers(900MHz Licensed)
9870   Supplied with 9810 transceiver/Transceivers(900MHz unlicensed)
24870 Supplied with 24810 transceiver/Transceivers(2.4GHz unlicensed)
