一、中转系统的组成及工作原理

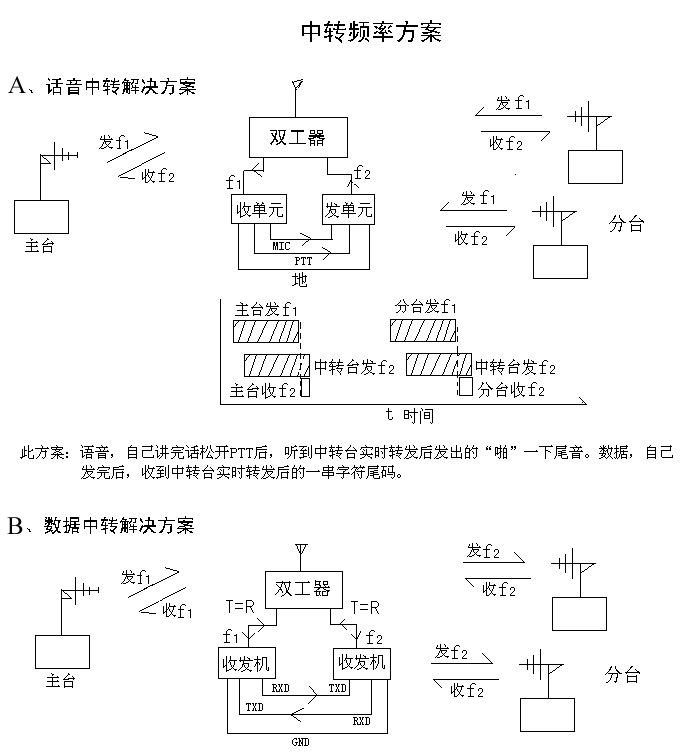

利用发射塔、大楼或高山等制高点，设中转台达到大范围覆盖。中转台设备包括全双工电台、全向天线、馈线、双工器、电源。

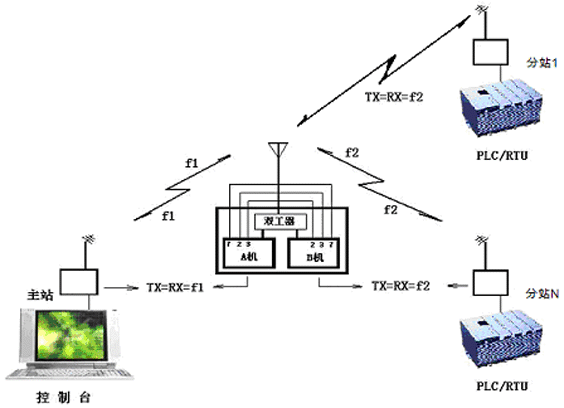

中转系统组成及工作原理
系统工作原理与没有中转方式是一样的，只是中转系统需要一对频点，如主站收发f1和分站收发f2。点对多点用轮询方式（MODBUS等通信协议），主站用f1通过中转站给某分站发命令，中转站用f1收到即用f2转发，某分站用f2收到命令后，用f2通过中转站给主站发响应，中转站用f2收到即用f1转发，主站用f1收到该分站的响应，完成一个点的轮询。
二、系统容量计算
点对多点系统的系统容量（即能带多少个RTU）取决于二个前提：
A、系统要求多少时间内轮询一轮（T秒）
B、平均每个RTU每次轮询时有多少数据量（D字节）要送系统容量（RTU数）=T/每个RTU占用的时间
C、轮询命令C（字节）
每个RTU占用的时间=D×10(bits)/9600(速率)+收发转换时间（约10ms）+C×10（bit）/9600（速率）+收发转换时间（约10ms）
1、如假设平均每个RTU传15字节，轮询命令长10字节，则每个RTU占用时间为
15×10/9600+0.01+10×10/9600+0.01=0.046秒
如系统要求每10秒更新一轮，则系统容量为
10/0.046=217个RTU
2、同样假设平均每个RTU传50字节，则每个RTU占用时间为 50×10/9600+0.01+10×10/9600+0.01=0.082秒
如系统要求每1秒更新一轮，则系统容量为
1/0.082=12个RTU
三、如何实现电台的最少时延传输

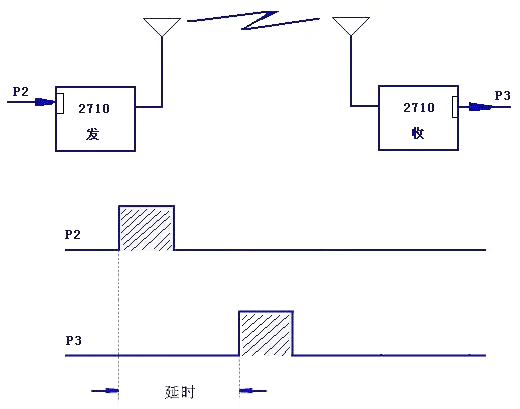

2710电台的时延（Latency即从发射电台的RS232接口的P2送入数据，到接收电台的RS232接口P3输出数据）标称值为小于7ms。根据电台收发工作过程，电台的时延与电台的输入缓冲、打包处理、发射启动、空中传输、接收处理、输出缓冲等环节有关。测试结果如下：
如果收发电台缓冲是打开（Buffer=ON）、电台数据启动（即DATA KEY=ON，CKEY=OFF），2710电台时延在15~25ms（2710A约21 ms，2710C约16 ms）。
把接收电台的缓冲设为关闭（Buffer=OFF），则时延约为7~15ms。如果把发射电台的发射启动设为连续（CKEY=ON），那么时延约为2.5~3ms（2710A约3ms，2710C约2.5 ms）。同时把发射电台的缓冲设为开（Buffer=ON）
另外，由于2710电台是动态自适应打包，数据命令之间需要有一定时间间隔（如1s以上），否则接收数据时间间隔将不均匀。
注意：如果把电台设为CKEY：ON即电台为连续发射，那么该电台一开机通电就常发，电台的天线要接好，否则容易烧功放。一般情况下不要使用这种设置。
