数字电台为无线数据传输提供双向透明通道,电台一般为标准RS232接口，支持300~38400BPS速率，可以设置各种校验方式和数据长度的异步格式。
一、 电台参数设置
新使用的电台,一般只需设置收发频率、发射功率及串口速率格式即可。
1、 接收频率、发射频率
2、 发射功率
3、 串口速率、格式
二、 电台与PLC、RTU连接
数字电台支持透明方式（只需RXD、TXD、GND三条线）和硬件流控方式（需RXD、TXD、GND、加上RTS、CTS等）。

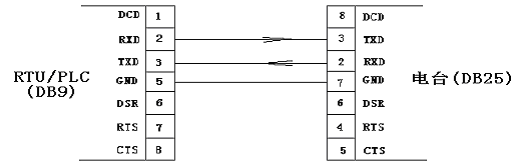

1、透明连接

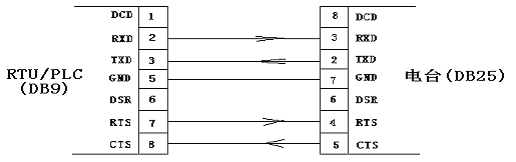

2、硬件流控
三、 状态指示
数字电台有PWR、DCD、TXD、RXD四个状态指示灯。
1、 PWR：连续亮—电源加到无线电设备上，没有检测到故障。
快速闪光（每秒5次）---故障指示。
每5秒闪光1次---电台在休眠方式中。
2、 DCD：闪光---指示电台接收空中脉冲数据帧。
连续亮---指示电台设备正在从另一个连续发报的电台中接收数据信号。
3、 TXD：数据接口连接器上正在接收EIA-232信号。即电台收到串口PIN2脚的数据并发送到空中。
4、 RXD：数据接口连接器上正在发送EIA-232信号。即电台收到空中数据并送到串口PIN3脚。
